Site Chimique

Objectif

Remplacement de 2 chargeurs 24VDC 200A / 110VDC 63A + Convertisseurs 24VDC/230VAC 1KVA sur un site chimique en rhône alpes

Travail à faire

OCR RHONE ALPES doit remplacer un ensemble chargeur 24VDC 210A/110VDC 66A + Convertisseur 24VDC/230VAC 3KVA protégeant l’automatisme d’une TAG (Turbine à Gaz), par un système de 2 chargeurs SALICRU DC-POWER-S modulaire 24VDC 210A + 110VDC 66A associé à un convertisseur 24VDC/230VAC CET POWER Modulaire redondant d’une puissance de 3KVA.

Reportage

Ce projet consiste à remplacer les chargeurs ERSKINE 24VDC 200A / 110VDC 63A + un Convertisseurs intégré 24VDC/230VAC 1KVA en // en fin de vie constructeur.

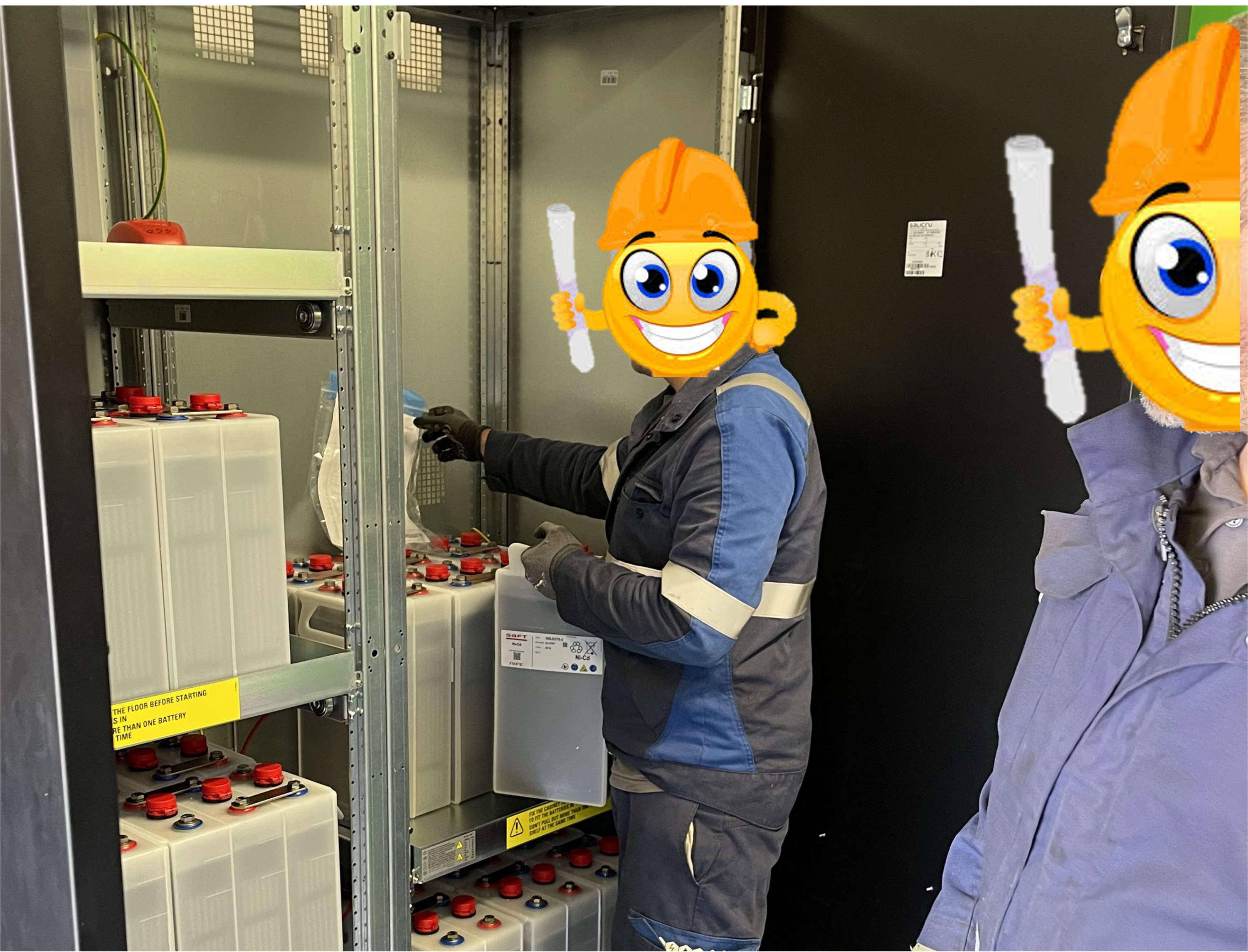

Remplacement des jeux de batteries Ni/Cd : 20*1.2V 355AH (24VDC) + 92 blocs 1.2V 275AH (110VDC).

En termes d’amélioration, l’ensemble des systèmes chargeurs 24VDC + 110VC + Convertisseur 3KVA sont désormais redondés grâce à la solution modulaire.

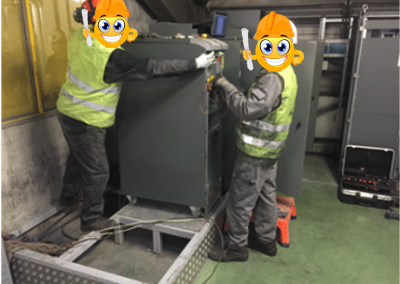

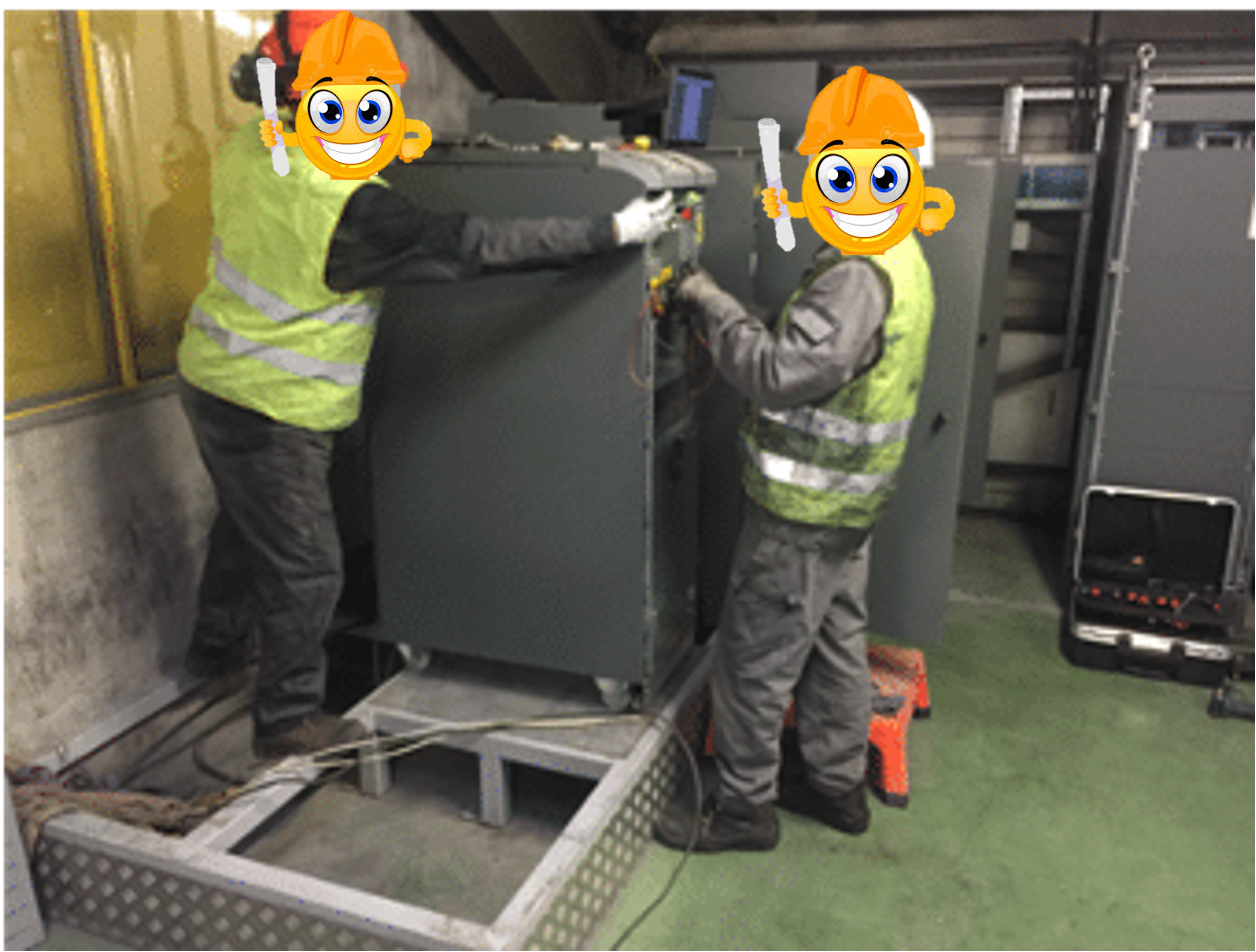

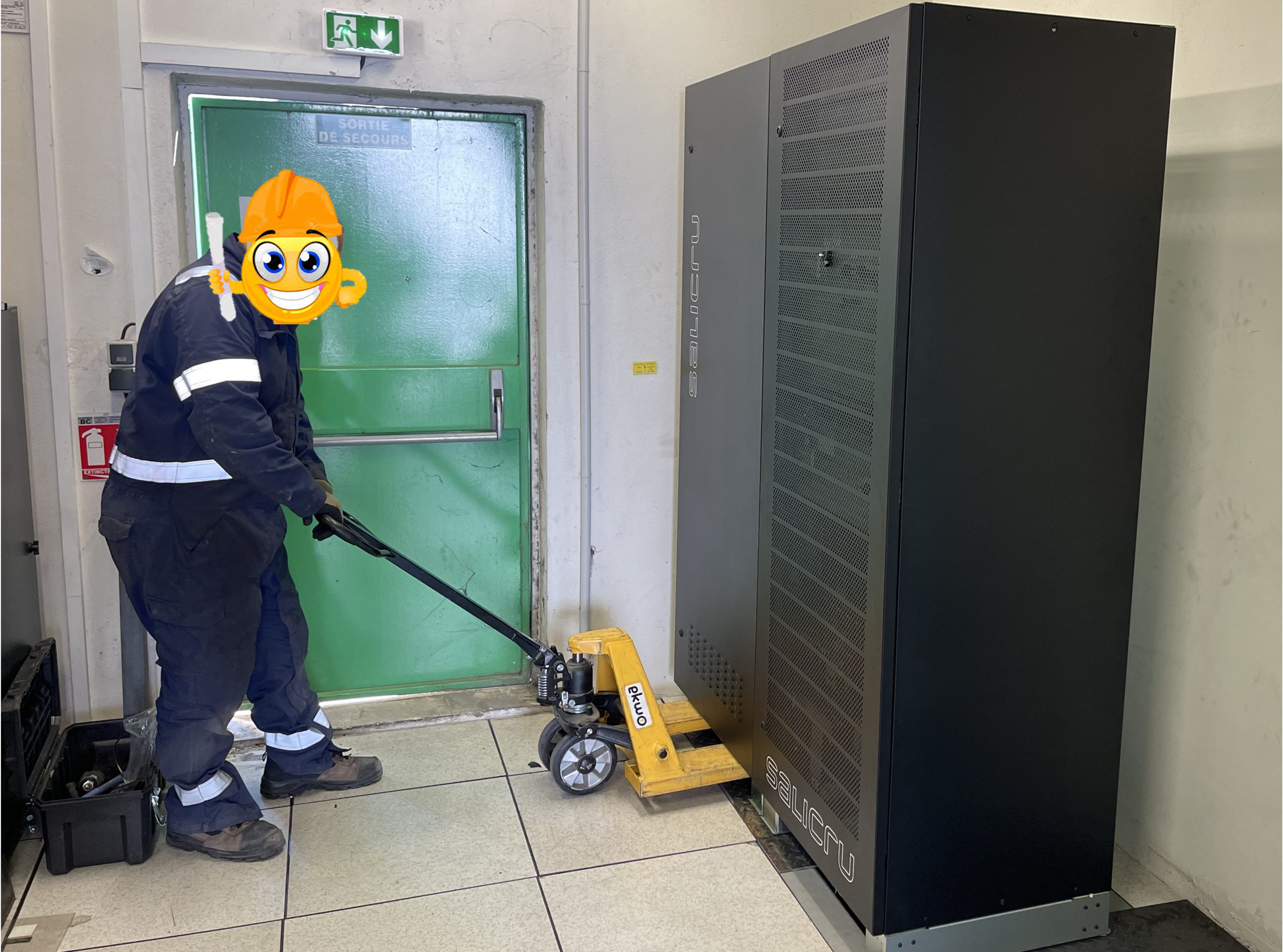

La livraison, manutention, évacuation de l’ancien onduleur a été géré par le client et la mise en place et installation du nouveau ont été gérés par l’équipe OCR RHONE ALPES.

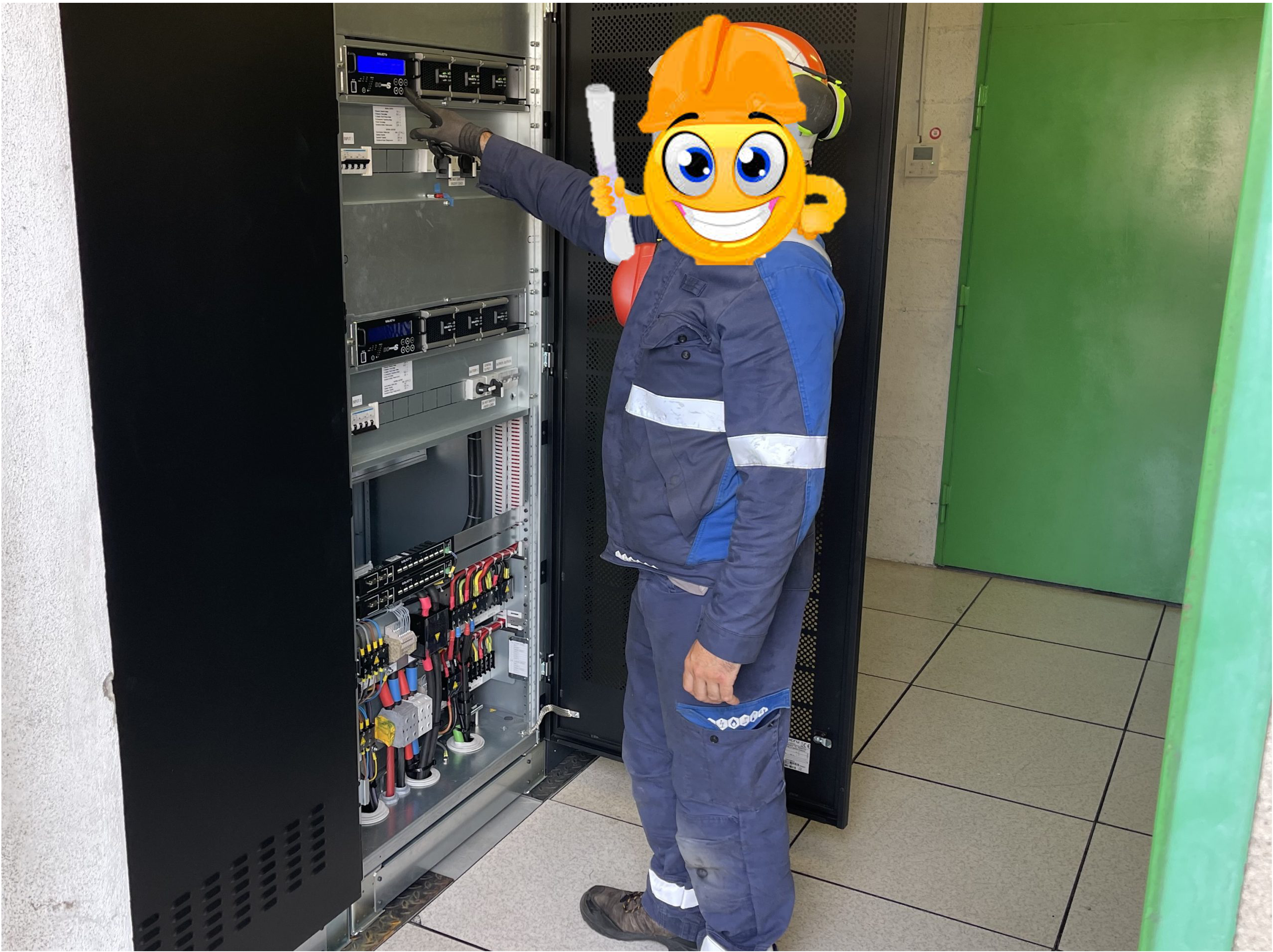

Une fois que les chargeurs SALICRU + convertisseur CET POWER ont été câblés et raccordés, la société OCR RHONE ALPES a effectué différents tests et contrôles.

Les anciens appareils ont été évacués et recyclés directement par le client.

Conclusion

Grâce à une bonne préparation : audit chantier et organisation d’un PDP (Plan De Prévention), l’ensemble des aspects logistiques, techniques et de sécurités ont parfaitement été gérés.

Avec la mise en service effectuée, a été édité un bordereau de réception associé à un rapport de mise en service en format informatique.
